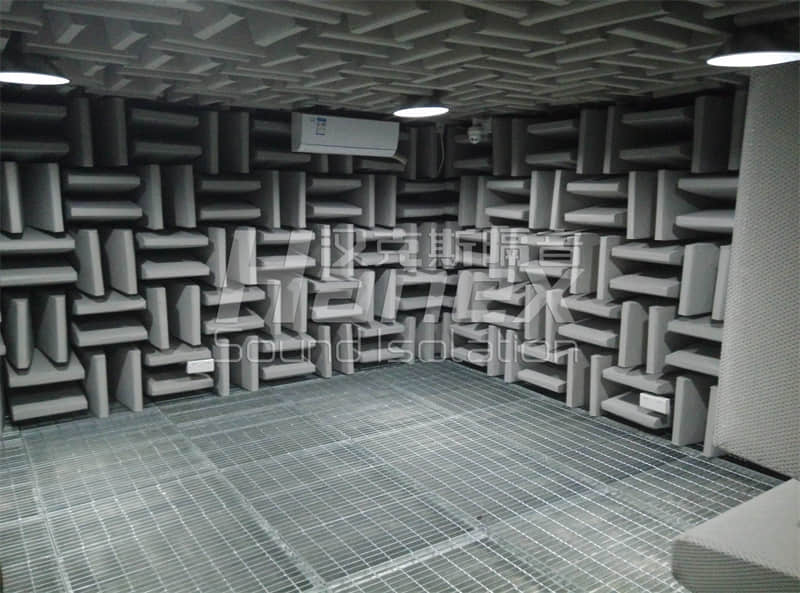

半消聲室設計項目案例-寧波君禾泵業

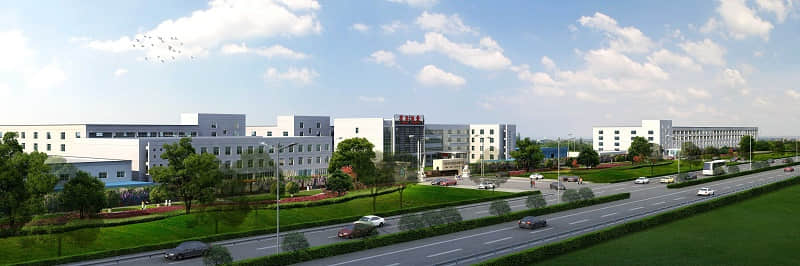

　　寧波君禾泵業股份有限公司是一家目前國內規模大的家用水泵生產制造商。為提高公司產品品質，能更好的為消費者帶來優質產品，需一套產品測試消聲室。我杭州漢克斯隔音技術工程有限公司在與貴公司相關負責人溝通后，提出以下半消聲室設計方案，已達到君禾泵業的檢測使用要求。

　　一、設計要求

　　1、 主要技術要求

　　1.半消音室符合ISO3745、GB/T 6882-2008標準要求;

　　2.低頻截止頻率：100Hz;

　　3.要求本底噪聲：≤25dB(A);

　　4.半消聲室內部?jī)艨粘叽纾?500(L)×4500(W)×3000(H)mm;

　　5. 半消聲室外尺寸：6500(L)×6500(W)×4000(H)mm;

　　6.隔聲門尺寸：1500 mm(W)×2200mm(H)，180°開啟;

　　7.配套設施：空調系統、電源系統、照明系統等：

　　2、安裝條件

　　半消聲室應安裝在相對正常工作情況下,使用時周?chē)鸁o(wú)異常干擾，不可有振動設備運行。

　　二、設計依據

　　1、半消聲室設計標準ISO3745和GB6882-2008;

　　2、我杭州漢克斯隔音公司10年制造同類消聲室的經驗;

　　3、業主方主要實際技術要求及資料。

　　三、設計措施

　　1、措施概述

　　該方案設計目標是半消聲室內本底聲學指標在25dBA以下，考慮到消聲室外部噪聲值在70分貝左右的環境因素影響下，并在加工過程中不可避免地會有孔隙漏聲和固體隔絕不良等因素，消聲室必須采用雙層復合隔聲結構，采用隔音、吸聲、阻尼隔振來解決。

　　2、消聲室設計措施要點

　　(1)、吸隔聲板結構設計

　　消聲室采用雙層復合隔聲結構，即采用總厚100mm厚吸隔聲板結構，外板采用隔聲層+阻尼層+吸聲層+阻尼層+隔聲層的多層復合結構;整體圍護結構厚度為100mm;其整體結構合理，保證整體結構在各個頻段隔聲量合理分配，確保消聲室內環境噪聲達到設計技術要求。尤其是在低頻率段，其隔聲量較常規結構更高，體現其優越性。

　　(2)吸聲結構設計：截至頻率：100Hz

　　根據截至頻率要求吸聲結構和材料設計為：吸聲形式采用金屬尖劈吸聲結構(雙尖劈)，護面采用穿孔金屬板護面(厚度不低于0.6mm，孔徑4mm，穿孔率不低于30%)，吸聲材料選用玻璃棉，吸聲結構需滿足100Hz以上，吸聲系數不小于0.99。  消聲尖劈規格：600*600*600，內空腔200mm厚。

截止頻率計算公式：340/（L*4）=Hz；L為尖劈長度

　　吸聲結構采用環保材料，吸聲結構的安裝方式必須堅固牢靠并便于維修。

　　(3)隔聲門設計

　　隔音門為向外雙開隔音門，寬度1.5米，門扇打開時，進出門的凈寬達到1.3米左右。隔音門采用優質隔音五金件密封。

　　(4)其他附屬設施

　　1)電源系統：電源系統由甲方指定接入電源，電源走線采用穿管式;

　　2)照明系統：在半消聲室內部安裝2盞LED燈;

　　3)空調系統：采用美的2P掛式靜音空調，管線做好密封隔音處理。
